ỨNG DỤNG, ƯU ĐIỂM VÀ HƯỚNG DẪN THI CÔNG RAMSET G5

ỨNG DỤNG, ƯU ĐIỂM VÀ HƯỚNG DẪN THI CÔNG RAMSET G5

Ramset Epcon G5 Pro là hóa chất cấy thép gốc epoxy 2 thành phần, cường độ cao, chịu rung động. Sản phẩm được sử dụng để liên kết các thanh thép, thanh ren với bê tông, đá tự nhiên, vật liệu đặc.

Ưu điểm vượt trội của Ramset Epcon G5 Pro

  • Cường độ cao, chịu tải trọng lớn

Ramset Epcon G5 Pro có cường độ nén sau 24 giờ là 110 MPa, cường độ kéo sau 24 giờ là 100 MPa. Sản phẩm có thể chịu tải trọng tĩnh, động, sốc lớn.

  • Chống rung động

Ramset Epcon G5 Pro có khả năng chống rung động tốt, phù hợp với các công trình yêu cầu độ ổn định cao như nhà cao tầng, cầu, đường,…

  • Dễ thi công

Ramset Epcon G5 Pro có thể thi công trong điều kiện lỗ khoan khô, ẩm ướt hoặc ngập nước. Thời gian đông kết nhanh, chỉ trong vòng 4 giờ là đủ tải.

  • Khả năng tương thích cao

Ramset Epcon G5 Pro có thể sử dụng cho nhiều loại vật liệu nền khác nhau như bê tông võng và không võng, đá tự nhiên,…

Ứng dụng của Ramset Epcon G5 Pro

Ramset Epcon G5 Pro được ứng dụng trong nhiều công trình xây dựng, sửa chữa, cải tạo như:

  • Cải tạo công trình cũ: Bổ sung cột, dầm, nối dài dầm, cột, bản sàn, dầm công xôn, mở rộng ban công,…
  • Liên kết cầu thang bộ với vách thang máy
  • Liên kết các thanh thép, thanh ren với bê tông, đá tự nhiên
  • Lắp đặt hệ thống cơ điện, điện lạnh

Thông tin sản phẩm Ramset Epcon G5 Pro

Hóa chất cấy thép gốc epoxy hai thành phần theo tỉ lệ2 : 1

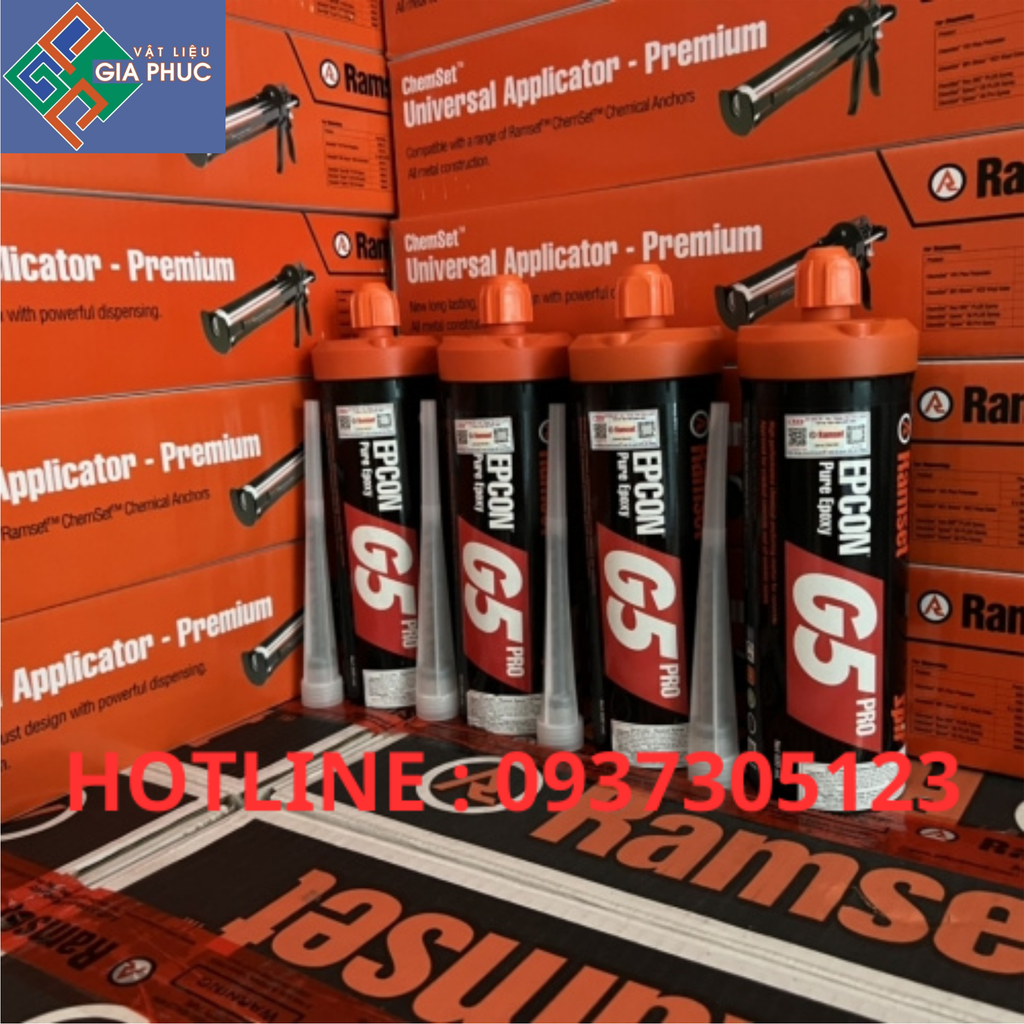

Đóng gói trong tuýp nhựa màu đen nắp vặn màu cam600 ml
Hai thành phần của Ramset Epcon G5 Pro được trộn đều khi bơm qua vòi trộn1 cái
Màu của Ramset Epcon G5 Pro sau khi trộn đềuXám
Nhiệt độ bảo quản tốt nhất từ10 – 30 oC
Thời hạn sử dụng kể từ ngày sản xuất12 tháng
Cường độ nén sau khi đông cứng ( ASTM 695 )100 Mpa
 Chứng chỉ kỹ thuật ( Technical approval )
   1. European Technical Assessment (option 1) –ETA-18/0675
   2.Chứng chỉ chống cháy được cấp bởi  SIGGMA RSL (www.siggmassociati.it)259-2021-R01
   3. Chứng chỉ dùng cho môi trường nước sinh hoạt được cấp bởi AWQC320541

Thông số lắp đặt và lực liên kết của một thanh thép neo

Đường kính

cốt thép

Đường kính

lỗ khoan

Chiều sâu

neo

Lực kéo chảy

cốt thép ( Design)

Lực liên kết  hoá chất

( Design Loads)

(mm)

(mm)

(mm)

(kN)

(kN)

08128012.617.4

10

13

90

19.6

24.5

12

15

110

28.3

35.9

16

20

125

50.2

50.3

20

25

170

78.5

85.5

25

30

210

122.7

131.9

32

40

280

201.0

150.0

Ghi chú : Thép CB 300, Mác bê tông C20/25 ( uncracked concrete), hệ số an toàn của thép = 1.5, của hóa chất = 1.5

Thông số kỹ thuật

Vật liệu nền: bê tông có và không có cốt thép, đá tự nhiên

Điều kiện thi công: đáp ứng tốt cho cả lỗ khoan bằng máy khoan bê tông thông thường và khoan bê tông lấy lõi, có thể thi công trong điều kiện khô ráo, ẩm ướt hoặc ngập nước

Thời gian thi công và đủ tải 100%:

Nhiệt độ

vật liệu nền (0C)

Thời gian thao tác (phút)

Thời gian đủ tải (giờ)

<10

150

24

10 – 15

40

18

15 -20

25

12

20 – 25

18

8

25 – 30

12

6

30 -35

8

4

35 – 40

6

2





Hướng dẫn thi công Ramset Epcon G5 Pro

Để thi công Ramset Epcon G5 Pro, cần chuẩn bị các dụng cụ sau:

  • Máy khoan bê tông
  • Vòi trộn
  • Khay trộn
  • Găng tay, kính bảo hộ

Các bước thi công như sau:

  1. Khoan lỗ theo kích thước và độ sâu yêu cầu.
  2. Làm sạch lỗ khoan khỏi bụi bẩn, tạp chất.
  3. Trộn đều hai thành phần của Ramset Epcon G5 Pro theo tỷ lệ 2:1.
  4. Đổ hỗn hợp keo vào lỗ khoan.
  5. Chờ keo đông kết hoàn toàn (khoảng 4 giờ).



Keo Ramset Epcon G5 Pro + Thép vằn

Đường kính thép (mm)

Đường kính lỗ khoan (mm)

Chiều sâu lỗ khoan (mm)

Ghi chú

8

12

80

Chiều sâu lỗ khoan sẽ được thay đổi tùy theo mác thép và mác bê tông

10

13

100

12

15

120

16

20

160

20

25

200

25

30

250

28

35

280

32

40

320

40

50

400

Keo Ramset Epcon G5 Pro + thanh ren 5.8

Đường kính

thanh ren (mm)

Đường kính

 lỗ khoan (mm)

Chiều sâu

 lỗ khoan (mm)

Lực siết

bu lông (Nm)

M8

10

80

10

M10

12

90

20

M12

14

110

30

M16

18

125

60

M20

25

170

120

M24

28

210

200

M30

35

280

400
